NEW! Сейсморадар свай PSI
Система сейсморадара свай PSI использует метод параллельного сейсмического (геофизического) прозвучивания для установления глубины существующих фундаментов (в частности, свай). Используется даже там, где отсутствует доступ к оголовку сваи. Система не имеет аналогов!
Внешний вид сейсморадара PSI
Для проведения обследований свай системой PSI необходимо пробурить в непосредственной близости от сваи параллельную скважину и установить в нее пластиковую трубку. Длина трубки должна превосходить предполагаемую длину проверяемой сваи на 5-10 м и должна быть заполнена жидкостью. В рыхлых почвах трубка должна быть прочно смонтирована в скважину, для достижения хорошего контакта с грунтом.

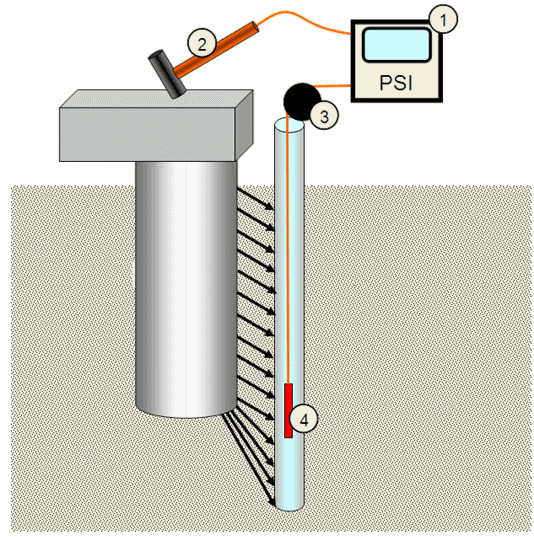

Компоненты системы сейсморадара
1) Головное устройство системы PSI (с компьютером пользователя)
2) Специализированный молоток для приложения ударной нагрузки
3) Цифровой измеритель глубины (опционально беспроводной)
4) Акустический преобразователь
Принцип работы:
При погружении преобразователя на глубину скважины производятся удары молотком. Импульсы улавливаются преобразователем, автоматически обрабатываются головным устройством и сохраняются в памяти вашего компьютера. Программное обеспечение обрабатывает все импульсы и соотносит их с показаниями цифрового измерителя глубины. В результате автоматического анализа мы получаем наглядную картину распределения импульсов и длину сваи.

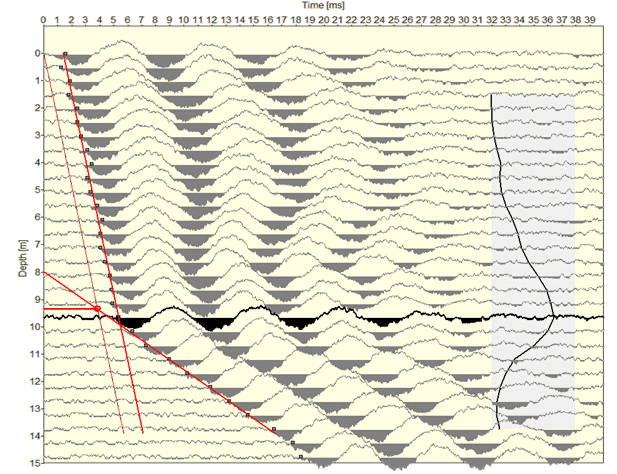

Визуализация данных
Основные плюсы системы:
Простота в использовании: инженер способен обучиться самостоятельно менее чем за день
Никакого дополнительного дорогостоящего обучения не требуется
Подключается к любому ПК (не входит в комплект поставки) через стандартный порт USB и не требует дополнительного питания
Неограниченная лицензия на программное обеспечение
Исключительная надежность - 36 месяцев гарантия
Бесплатная помощь в интерпретации результатов контроля
Физические характеристики
Корпус ударопрочный, водонепроницаемый, экологичный корпус
Габариты (мм) 200 x 150 x 40 (прибор), 410 x 240 x 300 (стандартна поставка)
Вес (кг) 0.6 (прибор), 9.0 (стандартная поставка)
Диапазон температур -25 ... +60 °C (работы) -40 ... +70 °C (хранения)
Питание от стандартного выхода USB ноутбука 5v, 1А (дополнительного питания не требуется)
Стандарты полностью соответствует и превосходит AFNOR NF P94-160-3
Технические характеристики
Рабочие частоты преобразователя 20Гц ~ 1кГц корпус из нерж. стали, диаметр 25 мм
Кабель съемный промышленный полеуретановый на катушке
Частота дескретизации (обработки) 50 кГц (разрешение 20 мкс)
Усиление 8-и уровневый автоматический контроль (AGC)
Глубиномер 24-х разрядный счетчик, погрешность <0,1%
Эксплуатационные характеристики
Длина свай 1-50 м
Производительность 10-15 минут на сваю (стандартно)
Хранение неограниченно
Минимальные требования к ПК (не входит в комплект поставки) Windows XP/Vista, резрешение экрана 800x600
Отчетность время/расстояние, длина сваи, скорость распространение волн
Лингвистика многоязыковой отчет в формате Word
Катушка с кабелем - стандартно 50м
Гарантия 36 месяцев на прибор, датчики и кабели.
Неограниченная лицензия на ПО, обновление бесплатно в течении всего срока эксплуатации.
