Инклинометр скважин и свай BIT Piletest быстро и точно измеряет вертикальность.
- Сухая / влажная скважина во время и после бурения - нет необходимости в тяжелом каверномере
- Существующая свая - нет необходимости в специальных дорогих трубах инклинометра
- Современный, производительный, точный, легкий, компактный, простой в использовании.
Для измерения наклона скважин:
BIT использует сам шнек / ведро как централизатор. Устранение необходимости в тяжелой системе.
BIT позволяет быстро и точно определять наклон в сухих и влажных скважинах.
Большие буровые скважины и диафрагменные стены могут быть быстро протестированы несколько раз во время бурения, чтобы обеспечить корректирующие действия в реальном времени.
Для контроля вертикальности свай:
Специальный датчик централизации прикреплен к датчику BIT и опускается в стандартную трубку доступа (нет необходимости в дорогой трубе инклинометра).
Датчик BIT включает гироскоп, который постоянно измеряет и компенсирует вращение датчика в трубе.
Многие нормативы устанавливают допустимое отклонение оси сваи от вертикали.
Например, правила FHWA ограничивают уклон сваи до 20 мм на метр или до 2%.
Спецификации ICE (UK) допускают отклонение не более 1:75 или 1,33%.
Аналогичным образом, эти документы также устанавливают допустимое отклонение наклонных свай.
В перегородках и перекрестных стенах требования обычно является еще более строгими.
BIT Piletest полностью соответствует стандарту ASTM D8232-18
Видео инклинометра скважин и свай BIT Piletest
Компоненты системы тестера наклона свай и скважин BIT Piletest
1) BIT, перезаряжаемая батарея, работающая с каналами беспроводной связи, на измеритель глубины (3), мобильный компьютер (4) и ящик оператора буровой установки (5, не видно). Прочный полиуретановый кабель соединяет основной блок с датчиком наклона (2).
2) Прецизионный двухосевой датчик наклона, суровая окружающая среда и давление до 300 м, прикрепленные к шнеку / ковшу с помощью простой одноразовой металлической пластины.
3) Прецизионный беспроводной измеритель глубины, передающий точную глубину в основную коробку.
4) Любое мобильное устройство Android с Bluetooth-связью (телефон / планшет)
5) Спутниковая коробка оператора оператора с двумя светодиодами: GO / Stop (дополнительно)
Контроль вертикальности в скважинах

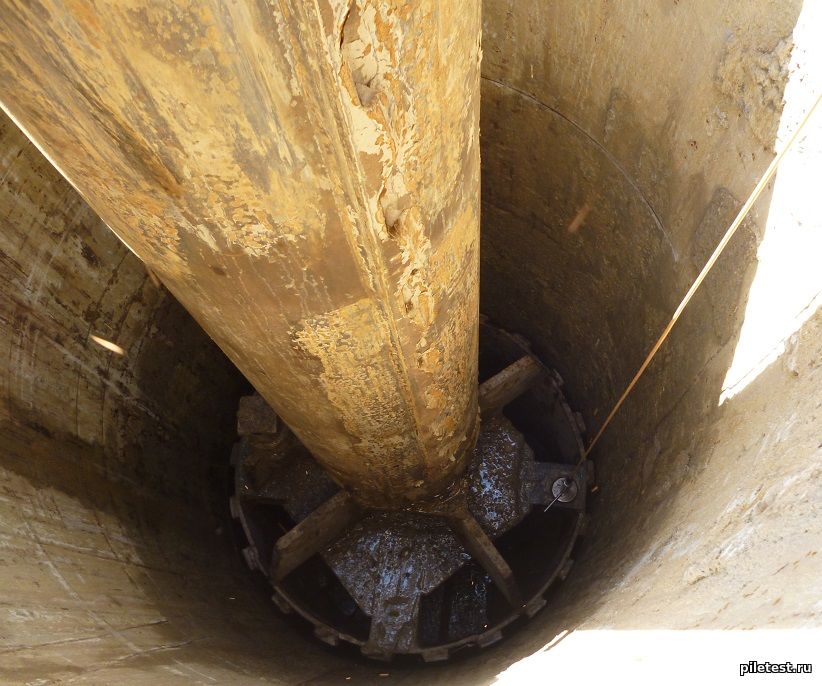

После того, как скважина была просверлена до необходимой глубины, инклинометр жестко прикреплен к буровому долоту (ковш или шнек), а датчик глубины висит от буровой установки. Затем ковш опускается (без поворота) в открытое отверстие. Спуск останавливается на заданных глубинах для считывания наклона и отклонения, рассчитанного в реальном времени, путем интеграции наклона по глубине. Достигнув дна, процедура повторяется по пути до поверхности. Полученная ошибка распределяется по всей глубине.
Измерение наклона свай
Специальный датчик централизации прикреплен к датчику BIT и опускается в стандартную трубку доступа через датчик глубины. Датчик опускается вручную и спуск останавливается каждые несколько метров. Показание стабилизируется через секунду или две и процесс повторяется вплоть до уровня земли и обратно. Полученная ошибка распределяется по всей глубине.
Преимущества инклинометра свай и скважин BIT Piletest
•Низкая стоимость по сравнению с традиционными системами с каверномерами.
•Быстрое испытание (всего несколько минут на каждую скважину).
•Удобное для пользователя программное обеспечение, управляемое мастером.
•Бесплатное обновление ПО в течение всего срока службы оборудования.
•Нет необходимости в обучении - попробуйте на телефоне.
•Работы на любом диаметре.
•Гарантия 36 месяцев.
•Помощь в составлении отчетов.
Технические характеристики
Корпус датчик: ударопрочный металлический, головное устройство: внутренняя катушка с кабелем Шилла
Вес с упаковкой 12 кг
Диапазон рабочих температур -10 ~ 50 °C
Влажность до 90% (без конденсации)
Мощность 7,4 В, 500 мАч достаточный для полноценного рабочего дня
Водонепроницаемость датчик: IP67, защита от полного погружения в воде, головное устройство: IP62, конденсация 90%
Головное устройство беспроводной Bluetooth, 2.4Ghz
Измеритель глубины беспроводной Zigbee 2.4Ghz с внутренней батареей 1400 мАч и магнитным адаптером
Инклинометр MEMS, двойная ось, с температурной компенсацией
Гироскоп MEMS, автоматическая компенсация дрейфа
Кабели 100 м (дополнительно 150 м) прочный полиуретан
Глубина скважины 5m-140m
Диаметр скважины неограниченный
Производительность 10-20 минут / скважина (типично)
Точность менее чем 0,1% (0,07 °)

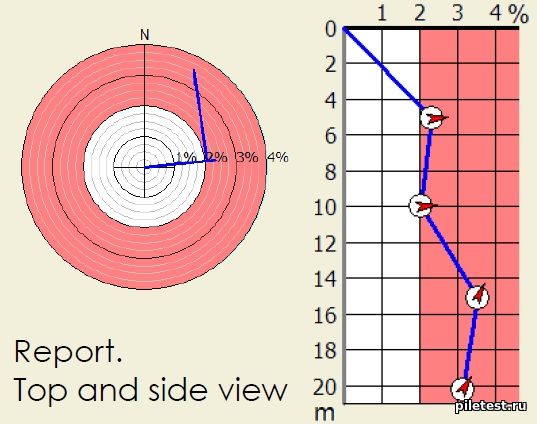

Составление отчетов производится на ПК или ноутбуке с Windows, включая вид сверху оси свай, вертикальный разрез в направлении максимального наклона и более
Минимальные требования Android-смартфон с Bluetooth-оборудованием
Комплект поставки:
Основной блок BIT на катушке 80 м с зарядкой
Датчик BIT
Беспроводной датчик глубины BIT
Кабель питания датчика глубины
Аксессуары: калибровочная база, пластины -5 шт., компас с адаптером
Заводской сертификат калибровки
Сертификат соответствия ASTM
Гарантия
Дополнительно:
Комплект шнекового адаптера (монтажная база, пробка, уровень, три пластины) BT1010
Централизатор для труб требуемого диаметра
Гарантия 36 месяцев
